Détails sur le produit:
|
| Énergie: | 380V/50HZ (personnalisé) | Le pouvoir: | 12 kW |
|---|---|---|---|
| Voyage sur l'axe X: | 3200 mm | Parcours de l'axe Y: | 400 mm |
| Parcours sur l'axe Z: | 300 mm | Vitesse de l'axe X: | 60 m/min |
| Vitesse de l'axe Y/Z: | 40m/min | Dimension globale: | 4000*2000*2600mm |
| Magasin d'outils: | Changeur d'outils automatique 6/8 | Le type: | Forage Fraisage |

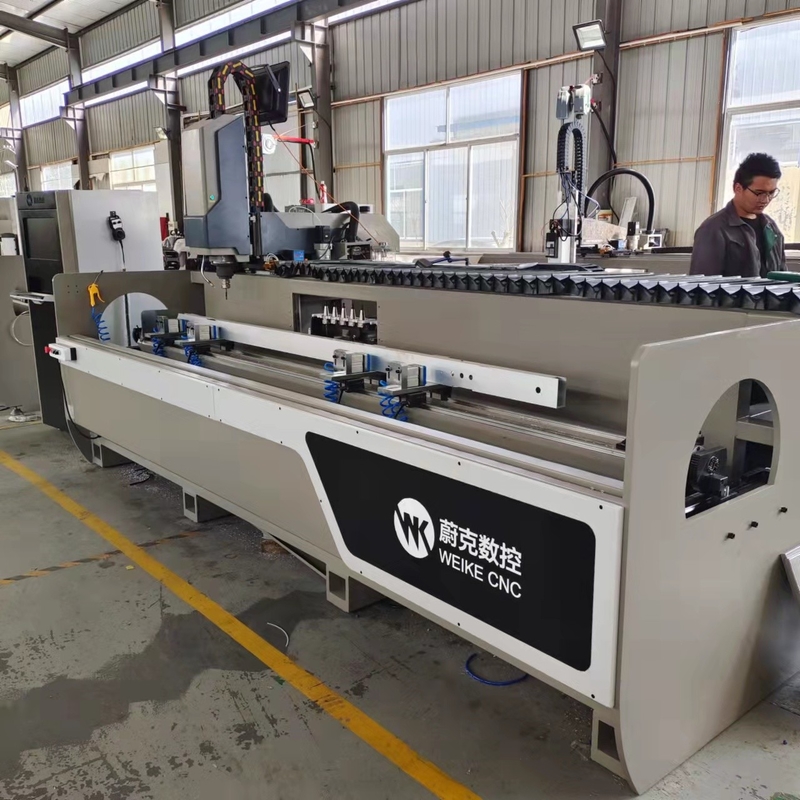

| Nom du produit: | Centre d'usinage CNC pour le perçage de trous de fraisage | ||
| Mettre en évidence: | Centre d'usinage en aluminium à trois axes,centre d'usinage d'aluminium pour la fabrication de portes CNC,Centre d'usinage à profilés en aluminium à 3 axes |
||
TravaillercentrepourProfiles en aluminiumavec 3 systèmes de gestion entièrement automatisés contrôlés
deusinagecomme le forage,le fraisage,Le travail de l'équipement est effectué à l'aide d'un système de freinage à l'aide d'une scie.
Caractéristiques de l'équipement
Utilisé pour le forage de trous ronds, de fentes, de trous à clés, etc. sur profilés en aluminium, adapté pour
Il est également adapté au traitement du fraisage,
les procédés de déchiquetage, de gravure de la surface du plan et autres.
2Paramètre de la machine:
| Paramètre | |
| Modèle: | WSZ-CNC |
| Traction sur l'axe X | 2500 à 7000 mm |
| Traction sur l'axe Y: | 400 mm |
| Traction sur l'axe Z: | 300 mm |
| L'écharpe | |
| Vitesse de la broche: | Le nombre de cycles est le suivant: |
| Pour les véhicules à moteur: | Pour la norme ISO-30 |
| Outils | ER-32 |

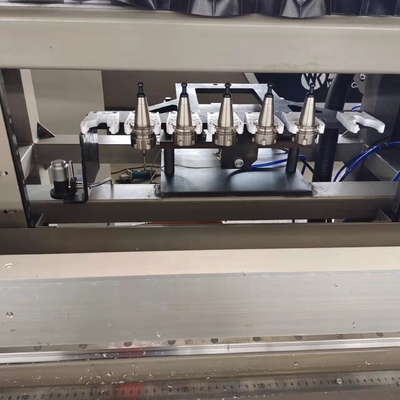

| Format du changement d'outil: | Type linéaire |
| Capacité des outils: | 6 ensembles |
| Vitesse de déplacement | |
| Vitesse de déplacement sur l'axe X: | 60 m/min |
| Vitesse de déplacement sur l'axe Y: | 20 m/min |
| Vitesse de déplacement de l'axe Z: | 13.5 m/min |
| Vitesse d'alimentation: | 15000 mm/min |
| Puissance du moteur | |
| Moteur à fuseau: | 9.6 kw |
| Moteur à action X/Y/Z: | 1.0/1.0/0.75 kw |
| Système de lubrification | |
| Système de refroidissement: | Système de refroidissement par pulvérisation |
| Système de lubrification: | Graisse |
1. longueur de travail de l'axe X 3 m (118 pouces)
2. Voyage de l'axe Y 300 mm (11,81 pouces)
3.Velocité de la broche 24 000 tours par minute
4. Moteur à broche 9 kW
5.Touilleteur ER32

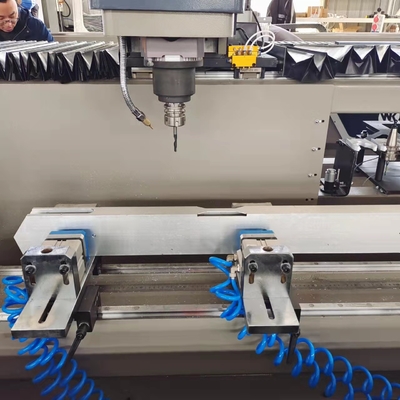

6.Equipé de pinces à air
7Système de lubrification automatique
8Système de lubrification par brouillard
9.Mitsubishi Servo-entraînement/moteurs
10.X,Yles axes Z et Z sont servocommandésJe suis désolée.
Équipement facultatif
Fixation de mouvement automatique
La longueur optionnelle sur Xaxis peut fonctionner avec 2500mm 3200mm 5500mm 6000mm etc.
lecteur de codes à barres
|
Le pouvoir L'offre |
Le pouvoir |
L'air Pression |
Vitesse de rotation | Voyage par axe X | Voyage par axe Y | Voyage par axe Z | Vitesse de l'axe X | Vitesse de l'axe Y/Z | Le poids |
| Pour les véhicules à moteur électrique | 12 kW | 00,6 à 0,8 MPa | 24000 r/m |
3200 mm (Optionnellement) |
400 mm | 300 mm | 60 M/min | 40 M/min | 2370 kg |
Notre service
1- Fournir une formation gratuite pour l'étude en usine.
2- Si besoin ingénieur aller à l'étranger de formation: client se permettre le transport et l'hébergement,
Le salaire d'ingénieur est de 100USD/Jour.
En raison du Covid-19, nous fournissons:
1Avant la livraison: manuel d'utilisation de la machine, manuel d'utilisation du logiciel de programmation et vidéos en anglais.
2Avant la livraison: formation en vidéo en ligne entre votre opérateur et notre ingénieur.
3. Après la livraison: va-t-il guilde vidéo vous montrer comment installer et ajuster la machine.
votre machine pour vous montrer comment fonctionner.
Un manuel d'utilisation sera fourni
Une vidéo de fonctionnement de la machine sera fournie
