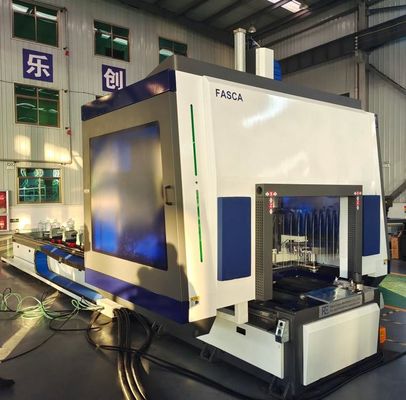

Centre d'usinage CNC à 5 axes pour les profils industriels en aluminium avec 12 magazines d'outils pour le forage, le fraisage et la découpe

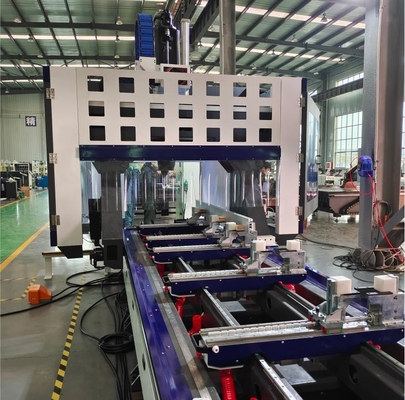

Centre d'usinage CNC à 5 axes avec portique mobile Conçu pour le fraisage, le forage, la coupe de fil et la découpe de barres ou de grandes pièces en aluminium, PVC, alliages légers en général.La broche à actionnement électrique à haute puissance avec support d'outil HSK-63F permet des opérations d'usinage, y compris les travaux lourds, avec des résultats optimaux en termes de rapidité et de précision.

Le chargeur d'outils de 12 places est installé derrière la structure de portique mobile, la lame de 300 mm est logée séparément dans un chargeur de lame spécifique.La machine peut être utilisée en double mode afin de minimiser les temps d'arrêt de la machine, car il est possible de changer la pièce (chargement/déchargement) en temps caché.positionner les vices indépendamment des mouvements du portailIl est également possible d'usiner différentes pièces entre les deux zones de travail.réduit également l'impact du bruit sur l'environnement.

1- Les feutres

1.Adopter le système de commande CNC à axe OSAI italien avec fonction RTCP,servo moteur et pilote importés, de sorte à assurer la fonction de position rapide et de fonctionnement stable.

2Le système CNC a une unité de stockage de fichiers, peut stocker plus de dix mille fichiers de programmes différents.Les opérateurs sont la commodité de les utiliser pendant la production Le système CNC ont les fonctions de détection des défautsLe système de commande adopte un système modulaire de réglage de l'alimentation.
structure qui facilite le service et l'entretien sur le site de production.

3.Adopter un système de contrôle CNC avancé, la machine peut répondre à diverses exigences de traitement, telles que le forage, le fraisage, le frappeur et la scie.

4.La broche à cinq axes adopte la fonction de changement automatique d'outil et d'alignement d'outil de 12 kW en Italie.Avec la fonction de coupe peut réaliser la coupe précise à multi-facettes et multi-angle.

5Le magasin d'outils, le disque 12 d'outils et une lame de scie, répondant à l'exigence d'un changement rapide d'outil dans les différentes positions des trous du traitement des profils.

6. Il peut réaliser un modèle de travail à double zone, c'est-à-dire qu'une zone fonctionne, et en même temps une autre zone est des pièces de chargement/chargement.

Paramètres techniques

1Système de commande: Italie OSAI OPEN contrôleur intelligent à 5 axes avec fonction RTCP

2. Fuseau: Italie HITECO KPX150 Fuseau à 5 axes

3. vitesse de déplacement de l'axe XYZ: L*W*H > 6500*400*300 mm

4. vitesse de déplacement de l'axe XYZ: XYZ: 70/55/30 m/min

5Système de lubrification:Pompe de lubrification automatique

6- Un collier d'outils: HSK E63

7Diamètre maximal de la lame: 300 mm

8. Magasin d'outils: 12 broyeurs de fraisage

2.Détails

1. Contrôleur:

Italie OSAI Open Smart 5 axes contrôleur + écran LCD  Avec fonction RTCP

2. Le moteur:

Italie HITECO KPX120 12 kW fuseau électrique   Le bâton d'outil HSK-63F

3. Magasin d' outils

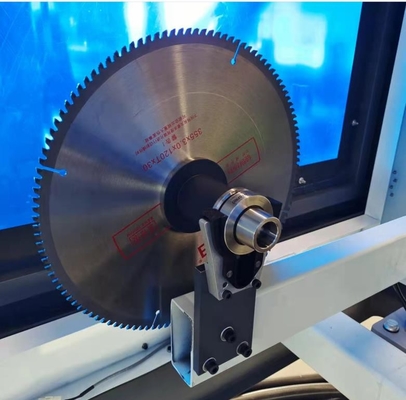

4. Lamelle de scie de 300 mm

5Servo moteur et entraînement


3Autres produits



4. Exposition d'atelier

5Nos services

1.Si besoin ingénieur aller à l'étranger de formation: le client se permettre le transport et l'hébergement, le salaire de l'ingénieur est de 100USD/Jour.

2.Fournir une formation gratuite pour l'étude en usine.

En raison du Covid-19, nous fournissons:
1Avant la livraison: manuel d'utilisation de la machine, manuel d'utilisation du logiciel de programmation et vidéos en anglais.

2Avant la livraison: formation en vidéo en ligne entre votre opérateur et notre ingénieur.

3Après la livraison: vous montrera comment installer et régler la machine.

Un manuel d'utilisation sera fourni

Une vidéo de fonctionnement de la machine sera fournie

6Détails de l'emballage

1Il y a du plastique à l'intérieur.

2. Sous l'équipement est le plateau de fer fixé, ou choisir boîte en bois d'emballage

3. peut également être basé sur les besoins du client pour l'emballage Port QingDao


7Des questions?

1.Il y a des instructions d'entraînement?
2- Combien de temps?Une garantie?
3.Quelles sont les fonctions?
4Peut-il être personnalisé selon mes besoins?
5De quelle marque sont les accessoires?

6Quel est le centre d'usinage d'aluminium à 5 axes?

Si vous avez également ces questions, vous pouvez me contacter pour plus de détails.


Une semainefournir une machine

Plus important encore est de fournir

Les solutions
