Détails sur le produit:
|
| Taille de travail: | X/Y/Z> 6500*400*300mm | Système de lubrification: | Pompes de lubrification automatiques |
|---|---|---|---|
| Magasin d'outils: | 12 Forages de fraisage | Lames de scie: | 300 mm |

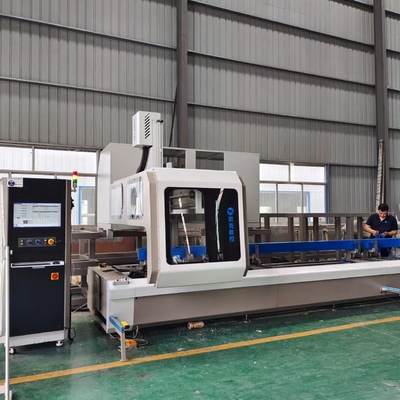

WSJ4-CNC-6500 centre d'usinage CNC à 4 axes peut être configuré 9kw électro-fuseau, 12 magazine d'outils et système de positionnement automatique de la pince.alliages légers, extrusions et aciers légersIl est la solution idéale pour la production de murs de rideau, de murs de fenêtre et d'autres procédés complexes d'extrusion d'aluminium.
Deux zones d'usinage peuvent être utilisées indépendamment, de sorte que les temps de chargement/déchargement sont masqués et que la longueur d'usinage est utilisée efficacement.
Le projet de loi est en cours d'exécution.
1Caractéristiques de l'équipement
1. centre d'usinage CNC à broche verticale de type gantry;
2. Le système d'entraînement des axes est constitué d'un servocontrôleur et d'un servomotor CC sans balai.
3. les barres de pinceau de la pièce à usiner glissent sur des rails de guidage linéaires de précision;
4- l'espace de travail peut être divisé en deux zones pour permettre l'utilisation de deux postes de travail distincts;
5. l'utilisation de la découpeuse à disque permet d'effectuer des opérations de fraisage des extrémités des deux extrémités de la pièce;
6Le magazine d'outil est monté sur la poutre verticale mobile et voyage avec elle.
| Paramètre du produit | |
| Magasin d'outils | 12 Forages de fraisage |
| Structure des tables | Corps de machine soudé à grande capacité avec outillage de serrage spécial pour le serrage de profilés en aluminium |
| Taille de travail | Pour les pièces détachées, voir le tableau 4. |
| Vitesse maximale | 24000/min |
| Durée du traitement | Pour les véhicules à moteur |
| Largeur de traitement | 400 mm |
| Hauteur de traitement | 300 mm |
| Système de contrôle | Allemagne HANS PA système CNC industriel est équipé d'un logiciel de programmation professionnel CAD-CAM |
| Système de lubrification | Pompes de lubrification automatiques |
| Réglage de l'outil | Réglage automatique des outils |
| Composants électriques | Contacteur à courant alternatif Schneider français, soupape électromagnétique Airtac de Taiwan |
| Voltage de fonctionnement | 380V 3Ph 50 Hz |
| Taille | 9500*2500*2800 mm |
| Le poids | 4500 kg (plus ou moins) |
| Fonction de la machine |
Fin de fraisage, fermeture des trous, fentes d'eau, trou d'installation... Changer d'outil automatique Réglage automatique de l'outil |
2Détails mécaniques et échantillons après travail
1.Contrôleur:
Allemagne Système CNC HANS PA
Compatibilité du logiciel de programmation CAM spécial pour la zone de profil aluminium
2.Le moteur:
Italie La tête de fraisage rapide Olispeed est refroidie à l'air, fonctionne à 9 kW 24 000 tr/min
3.Le magazine des outils
Porteur d'outil ISO30 et disposant d'un chargeur de changement de 12 outils

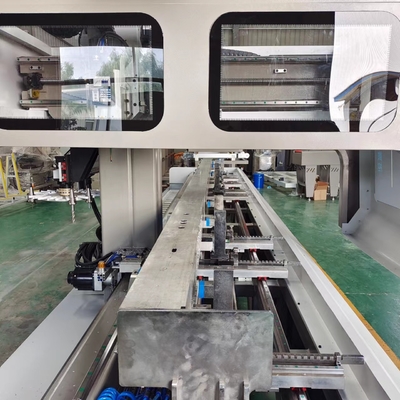

4.Des pinces:
Les pinces conçues et brevetées peuvent s'adapter à différents profils de largeur et de hauteur.

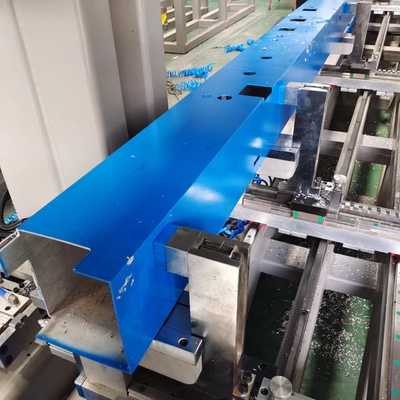

5.échantillon de trous après le travail
3Autres produits
4Nos services
1- Fournir une formation gratuite pour l'étude en usine.
2. Si besoin ingénieur aller à l'étranger de formation: client se permettre le transport et l'hébergement, ingénieur salaire est de 100USD/Jour.
En raison du Covid-19, nous fournissons:
1Avant la livraison: manuel d'utilisation de la machine, manuel d'utilisation du logiciel de programmation et vidéos en anglais.
2Avant la livraison: formation en vidéo en ligne entre votre opérateur et notre ingénieur.
3Après la livraison: vous montrera comment installer et régler la machine.
Un manuel d'utilisation sera fourni
Une vidéo de fonctionnement de la machine sera fournie
5Détails de l'emballage
1Il y a du plastique à l'intérieur.
2. Sous l'équipement est le plateau de fer fixé, ou choisir boîte en bois d'emballage
3. peut également être basé sur les besoins du client pour l'emballage Port QingDao
6Des questions?
1Pourquoi on l' appelle centre d' usinage à 4 axes?Quelles sont les fonctions?
2. Quels sont les avantages de 4 axes sur 3 axes?
3Il y a des instructions d'entraînement?
4- Combien de temps?Une garantie?
5Les 4 axes peuvent-ils être personnalisés selon mes besoins?
6De quelle marque sont les accessoires?
Si vous avez également ces questions, vous pouvez me contacter pour plus de détails.
