Détails sur le produit:
|
| Magasin d'outils: | 6 outils ou 5 outils + une lame de scie | Taille de travail: | 150*150mm |
|---|---|---|---|
| Puissance totale: | 11.5 kW | Puissance de la broche: | 9 kW |

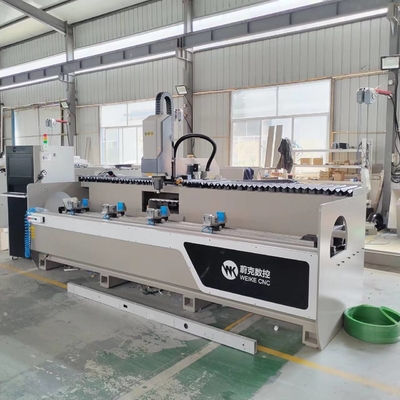

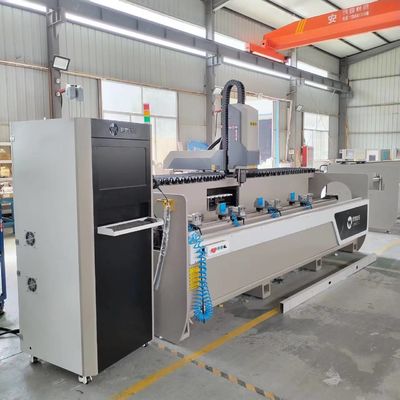

WSZH-CNC-3200 centre d'usinage CNC à 3 axes avec des capacités que chaque centre d'usinage pour l'industrie des portes et fenêtres devrait avoir.Cette machine est équipée d'une table tournante et de 6 pinces robustes pour manipuler des profils en aluminium et en PVC. Créé pour répondre pleinement aux besoins de l'industrie des fenêtres et des portes. Un espace de travail de 130 x 150 mm permet de manipuler des profils jusqu'à 3,2 mètres. La table de travail peut être tournée de +90° à -90°.Le changeur d'outil central à 6 positions contient à la fois des coupeurs à disque et des outilsL'interface CNC est simple et intuitive, c' est une machine-outil CNC parfaite pour les vitriers qui veulent rendre leur travail plus facile et plus productif.
Il a été mis en place par le gouvernement de l'Algérie.
1Caractéristiques de l'équipement
1. Convient pour le forage, le fraisage, le tapage, les trous ronds, les trous de forme spéciale, la gravure en plan et le traitement d'autres profils en alliage d'aluminium;
2Le système adopte le système CNC, équipé d'un logiciel de programmation professionnel CAD-CAM, et les dessins CAD peuvent être importés dans le système de manière pratique et facile;
3L'épine italienne Olispeed de 9 kW est adoptée, la vitesse maximale est de 24000 tr/min et l'effet de tapping de l'encodeur haut de gamme allemand L+B est stable, fiable et sûr;
4. L'axe X adopte un engrenage hélicoïdal de haute précision et un entraînement à rack hélicoïdal, et l'axe Y et l'axe Z utilisent un entraînement à vis à bille de haute précision, ce qui assure une transmission stable;
5. Convertir et traiter automatiquement les codes G grâce à un logiciel de programmation, un fonctionnement simple et une efficacité de travail élevée;
6. Un magasin d'outils à 6 bits de type tiroir peut être personnalisé pour ajouter une lame de scie pour le traitement de fraisage de bout pour obtenir un traitement continu ininterrompu;
7. la table de travail est tournée à 180°, -90°0°+90°, et le profil peut être traité sur trois côtés par une seule serrure.Le traitement des trous profonds peut être réalisé en tournant la table de travail.
| Paramètre du produit | |
| Magasin d'outils | 6 Forages de fraisage |
| Structure des tables | Corps de machine soudé à grande capacité avec outillage de serrage spécial pour le serrage de profilés en aluminium |
| Taille de travail | Pour les pièces détachées, voir le tableau 4. |
| Vitesse maximale | 24000/min |
| Vitesse sur axe X | 60 M/min |
| Vitesse sur l'axe Y | 40 M/min |
| Vitesse sur l'axe Z | 40 M/min |
| Système de contrôle | Allemagne HANS PA système CNC industriel est équipé d'un logiciel de programmation professionnel CAD-CAM |
| Système de lubrification | Pompes de lubrification automatiques |
| Réglage de l'outil | Réglage automatique des outils |
| Composants électriques | Contacteur à courant alternatif Schneider français, soupape électromagnétique Airtac de Taiwan |
| Voltage de fonctionnement | 380V 3Ph 50 Hz |
| Taille | Pour les appareils à commande numérique |
| Le poids | 2100 kg (plus ou moins) |
| Fonction de la machine |
Fin de fraisage, fermeture des trous, fentes d'eau, trou d'installation... Changer d'outil automatique Réglage automatique de l'outil |
2Détails mécaniques et échantillons après travail
1Écran LCD de l' opérateur
Avoir un logiciel CAM pour la programmation; Avoir une fonction de télécommande. Peut se connecter avec un logiciel de fenêtre ou de porte tel que Klaes etc.
2- Je ne sais pas.
9 kW Italie Olispeed

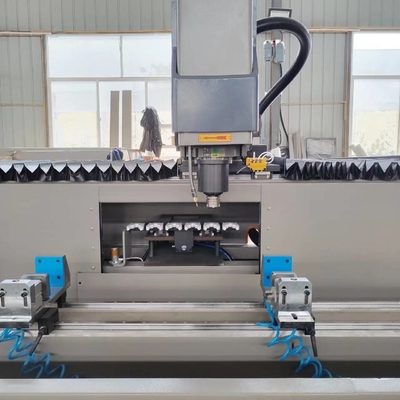

3Table de travail
La table de travail peut être tournée à 180 degrés et une prise peut atteindre une efficacité de traitement élevée sur trois côtés.
4- Le magazine des outils.
Une lame de scie peut être personnalisée pour des fonctions de fraisage de bout.
5Après échantillon de travail
3Autres produits
4Nos services
1- Fournir une formation gratuite pour l'étude en usine.
2. Si besoin ingénieur aller à l'étranger de formation: client se permettre le transport et l'hébergement, ingénieur salaire est de 100USD/Jour.
En raison du Covid-19, nous fournissons:
1Avant la livraison: manuel d'utilisation de la machine, manuel d'utilisation du logiciel de programmation et vidéos en anglais.
2Avant la livraison: formation en vidéo en ligne entre votre opérateur et notre ingénieur.
3Après la livraison: vous montrera comment installer et régler la machine.
Un manuel d'utilisation sera fourni
Une vidéo de fonctionnement de la machine sera fournie
5Détails de l'emballage
1Il y a du plastique à l'intérieur.
2. Sous l'équipement est le plateau de fer fixé, ou choisir boîte en bois d'emballage
3. peut également être basé sur les besoins du client pour l'emballage Port QingDao
6Des questions?
1Pourquoi on l' appelle le centre d' usinage à trois axes?Quelles sont les fonctions?
2Quels sont les avantages de 3 axes?
3Il y a des instructions d'entraînement?
4- Combien de temps?Une garantie?
5Peut-il être personnalisé selon mes besoins?
6De quelle marque sont les accessoires?
Si vous avez également ces questions, vous pouvez me contacter pour plus de détails.
