Détails sur le produit:
|
| Taille de travail: | X/Y/Z> 6500*400*300mm | Plage de rotation de l'axe C: | ±90° |
|---|---|---|---|
| Capacité du magasin d'outils: | 12 | Puissance de la broche: | 9 kW |

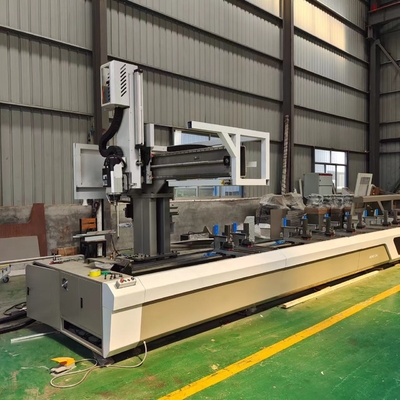

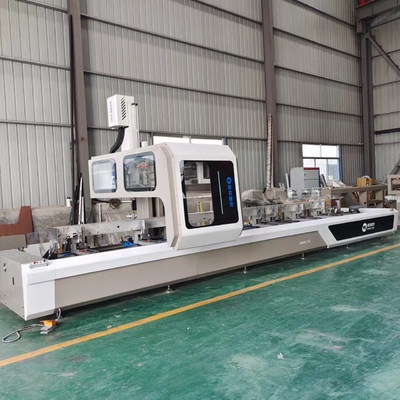

Le centre d'usinage CNC à 4 axes,Il s'agit d'un centre d'usinage Gantry Frame doté d'un moteur de fraisage à 4 axes de 9 kW avec tourelle d'outillage de 12 places.moulin et scie.
Le projet de loi est en cours d'exécution.
1Caractéristiques de l'équipement
● La machine peut réaliser le serrage des matières premières à la fois, et selon les besoins de traitement, il peut compléter la coupe, la fin de fraisage face tenon, la fente de trou de clé de fraisage, le creux de fonctionnement,trou d'équilibrage de la pression de l'air, trou d'installation et autre traitement multi-processus pour répondre aux exigences des clients pour les portes, les fenêtres, les murs rideaux et les salles de soleil. , personnalisation personnalisée des profils industriels en aluminium. Pour une variété de traitement d'aluminium, de cuivre, de PVC, de profils industriels et d'autres parties complexes.
● La machine est équipée d'un système de commande numérique industriel, d'un logiciel d'édition CAD-CAM dédié pour l'affichage de modélisation tridimensionnelle, d'un réglage automatique des outils,qui peut optimiser le trajet. Il peut réaliser le fraisage automatique continu de différentes spécifications et tailles de profils, avec des fonctions puissantes.et peut être équivalent à des portes nationales et étrangères, fenêtres et logiciels de système de murs de rideau.
● Il est adapté au traitement de pièces complexes telles que l'aluminium, le cuivre, le PVC, les profilés industriels, les murs de rideau de bâtiment et les salles de soleil.
● La structure du cadre à bras unique avec poutre mobile et colonne mobile est adoptée, ce qui rend l'opération plus stable et améliore la rigidité de traitement de la machine-outil.
● Des servomoteurs de bus de haute qualité, des vis à billes, des guides linéaires et des roulements sont utilisés pour garantir que l'équipement a une haute précision de traitement, une grande stabilité et une grande fiabilité.Le mouvement d'alimentation est préétendu pour assurer la stabilité de la précision d'usinage.
| Paramètre du produit | |
| Magasin d'outils | 12 Forages de fraisage |
| Structure des tables | Corps de machine soudé à grande capacité avec outillage de serrage spécial pour le serrage de profilés en aluminium |
| Taille de travail | Pour les pièces détachées, voir le tableau 4. |
| Vitesse maximale | 24000/min |
| Durée du traitement | Pour les véhicules à moteur |
| Largeur de traitement | 400 mm |
| Hauteur de traitement | 300 mm |
| Système de contrôle | Allemagne HANS PA système CNC industriel est équipé d'un logiciel de programmation professionnel CAD-CAM |
| Système de lubrification | Pompes de lubrification automatiques |
| Réglage de l'outil | Réglage automatique des outils |
| Composants électriques | Contacteur à courant alternatif Schneider français, soupape électromagnétique Airtac de Taiwan |
| Voltage de fonctionnement | 380V 3Ph 50 Hz |
| Taille | 9500*2500*2800 mm |
| Le poids | 4500 kg (plus ou moins) |
| Fonction de la machine |
Fin de fraisage, fermeture des trous, fentes d'eau, trou d'installation... Changer d'outil automatique Réglage automatique de l'outil |
2Détails mécaniques et échantillons après travail
1.Contrôleur:
Allemagne Système CNC HANS PA
Compatibilité du logiciel de programmation CAM spécial pour la zone de profil aluminium
2.Le moteur:
Italie La tête de fraisage rapide Olispeed est refroidie à l'air, fonctionne à 9 kW 24 000 tr/min
3.Le magazine des outils
Porteur d'outil ISO30 et disposant d'un chargeur de changement de 12 outils
4.Des pinces:
Les pinces conçues et brevetées peuvent s'adapter à différents profils de largeur et de hauteur.
5.échantillon de trous après le travail
3Autres produits
4Nos services
1- Fournir une formation gratuite pour l'étude en usine.
2. Si besoin ingénieur aller à l'étranger de formation: client se permettre le transport et l'hébergement, ingénieur salaire est de 100USD/Jour.
En raison du Covid-19, nous fournissons:
1Avant la livraison: manuel d'utilisation de la machine, manuel d'utilisation du logiciel de programmation et vidéos en anglais.
2Avant la livraison: formation en vidéo en ligne entre votre opérateur et notre ingénieur.
3Après la livraison: vous montrera comment installer et régler la machine.
Un manuel d'utilisation sera fourni
Une vidéo de fonctionnement de la machine sera fournie
5Détails de l'emballage
1Il y a du plastique à l'intérieur.
2. Sous l'équipement est le plateau de fer fixé, ou choisir boîte en bois d'emballage
3. peut également être basé sur les besoins du client pour l'emballage Port QingDao
6Des questions?
1Pourquoi on l' appelle centre d' usinage à 4 axes?Quelles sont les fonctions?
2. Quels sont les avantages de 4 axes sur 3 axes?
3Il y a des instructions d'entraînement?
4- Combien de temps?Une garantie?
5Les 4 axes peuvent-ils être personnalisés selon mes besoins?
6De quelle marque sont les accessoires?
Si vous avez également ces questions, vous pouvez me contacter pour plus de détails.
