Détails sur le produit:
|
| Magasin d'outils: | 12 Forages de fraisage | Lames de scie: | 300 mm |
|---|---|---|---|
| Système de lubrification: | Lubrification automatique | taille: | 9500*3000*2500 mm |

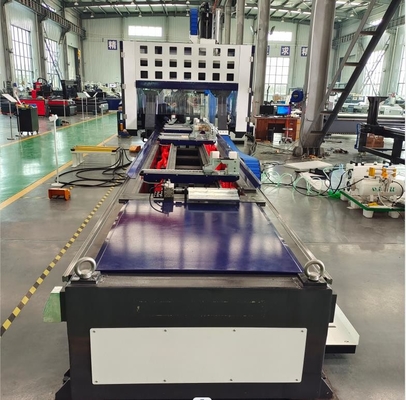

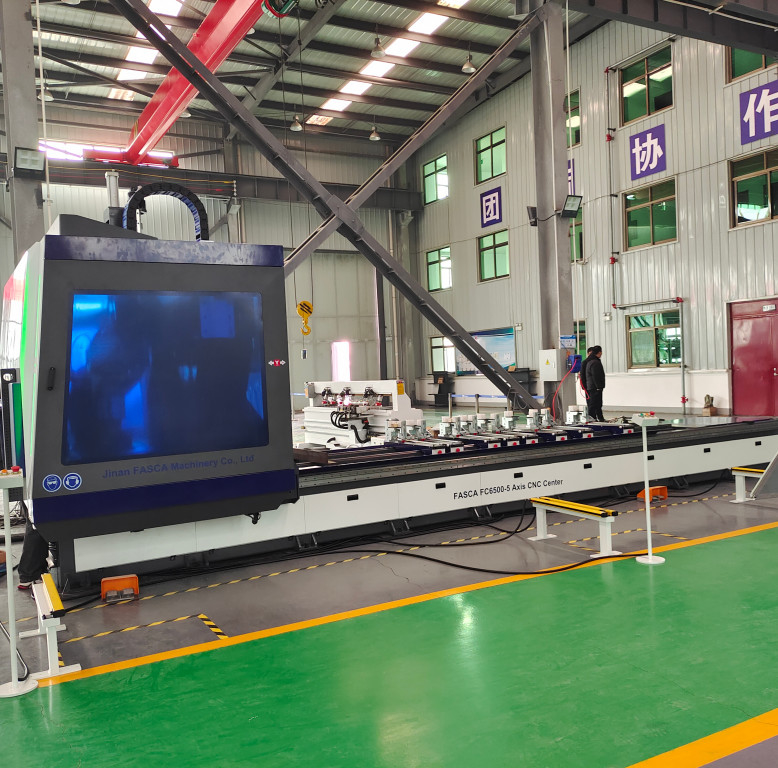

Centre d'usinage CNC à 5 axes travaillant sur l'axe X-Y-Z-A-C de façon indépendante.
Grâce à l'unité de commande CNC, il est possible d'effectuer toutes les opérations de roulage, de perçage, de fraisage, d'encoche et de découpe sur les pièces de profilés sous n'importe quel angle et n'importe quelle position.
La machine a une taille standard de 6,5 mètres et sa longueur peut être personnalisée en fonction des besoins du client. The pneumatic profile holding clamps are moved by the C column itself and positioned according to the placed that are read from the Profile Machining Software to prevent from collision and for the best grip of the profile piece.
La tête rotative peut être inclinée sur l'axe A de +/- 180 degrés et sur l'axe C de +/- 320 degrés avec la broche fixée à 12,0 kW 24.000 tr/min avec des porte-outils HSK-F63.
La machine est équipée d'un chargeur de changement d'outil de 12 positions et d'un chargeur pour la lame d'encoche et de découpe.
Il est également possible d'effectuer les opérations de routage et de coupe sous différents angles sur cette machine.
1- Les feutres
1. Utilisé pour la fabrication de moules, le transport maritime, le trafic ferroviaire, la fabrication de poutres tampons pour voitures, les photovoltaïques, les portes de fenêtres en aluminium et le traitement des pièces de structures en aluminium dans l'industrie des murs de rideau.C'est aussi la machine idéale pour le traitement de haute précision.- Des pièces complexes et des moules.
2. Adopter Itlay OSAI (5 axes) système de contrôle CNC ((avec fonction RTCP), utiliser des moteurs et des servo-conducteurs importés pour les pièces en mouvement, de sorte que peut assurer une vitesse de positionnement rapide et un travail stable.
3Le système CNC possède une unité de stockage de fichiers, peut stocker plus de dix mille fichiers de programmes différents.
4.Adopter un système de contrôle CNC avancé, la machine peut répondre à diverses exigences de traitement, telles que le fraisage par forage, le tapage rigide et la scie.
5.La broche à cinq axes adopte l'Italie HITECO12KW fonction de changement automatique d'outil et d'alignement d'outil.Avec la fonction de coupe peut réaliser une coupe précise à multi-facettes et multi-angle.
6. 12 périphérique de disque d'outil, répondant à l'exigence d'un changement rapide d'outil dans les différentes positions des trous du traitement des profils.
7. Avec fonction de refroidissement par pulvérisation, améliorer la qualité de traitement de surface du profil et prolonger la durée de vie de l'outil.
8. Il peut réaliser un modèle de travail à double zone, c'est-à-dire qu'une zone fonctionne, et en même temps une autre zone est des pièces de chargement/chargement.
9Le châssis de la machine a été traité par soudage à haute résistance, et il est satisfait de la norme de conception de fraisage CNC.la machine entière a été traitée par le centre d'usinage CNC après traitement thermique. La structure du portique de la machine adopte le soudage global. Elle présente les avantages d'une haute précision, d'une structure stable et d'une longue élévation de l'utilisateur, etc.
| Paramètre du produit | |
| Magasin d'outils | 12 pièces de fraisage + lame de scie à diamètre de 300 mm |
| Structure des tables | Corps de machine soudé à grande capacité avec outillage de serrage spécial pour le serrage de profilés en aluminium |
| Taille de travail | Pour les pièces détachées, voir le tableau 4. |
| Vitesse maximale | 24000/min |
| Durée du traitement | Pour les véhicules à moteur |
| Largeur de traitement | 400 mm |
| Hauteur de traitement | 300 mm |
| Système de contrôle | Italie OSAI OPEN contrôleur intelligent à 5 axes avec fonction RTCP |
| Système de lubrification | Pompes de lubrification automatiques |
| Réglage de l'outil | Réglage automatique des outils |
| Voltage de fonctionnement | 380V 3Ph 50 Hz |
| Taille | 9500*3000*2500 mm |
| Le poids | 7800 kg (plus ou moins) |
2.Détails
1. Contrôleur:
Italie OSAI Open Smart 5 axes contrôleur + écran LCD Avec fonction RTCP
2. Le moteur:
Italie HITECO KPX120 12 kW fuseau électrique Le bâton d'outil HSK-63F
3. Magasin d' outils
4. Lamelle de scie de 300 mm
5Servo moteur et entraînement
3Autres produits
4. Exposition d'atelier
5Nos services
1.Si besoin ingénieur aller à l'étranger de formation: le client se permettre le transport et l'hébergement, le salaire de l'ingénieur est de 100USD/Jour.
2.Fournir une formation gratuite pour l'étude en usine.
En raison du Covid-19, nous fournissons:
1Avant la livraison: manuel d'utilisation de la machine, manuel d'utilisation du logiciel de programmation et vidéos en anglais.
2Avant la livraison: formation en vidéo en ligne entre votre opérateur et notre ingénieur.
3Après la livraison: vous montrera comment installer et régler la machine.
Un manuel d'utilisation sera fourni
Une vidéo de fonctionnement de la machine sera fournie
6Détails de l'emballage
1Il y a du plastique à l'intérieur.
2. Sous l'équipement est le plateau de fer fixé, ou choisir boîte en bois d'emballage
3. peut également être basé sur les besoins du client pour l'emballage Port QingDao
7Des questions?
1.Il y a des instructions d'entraînement?
2- Combien de temps?Une garantie?
3.Quelles sont les fonctions?
4Peut-il être personnalisé selon mes besoins?
5De quelle marque sont les accessoires?
6Quel est le centre d'usinage d'aluminium à 5 axes?
Si vous avez également ces questions, vous pouvez me contacter pour plus de détails.
