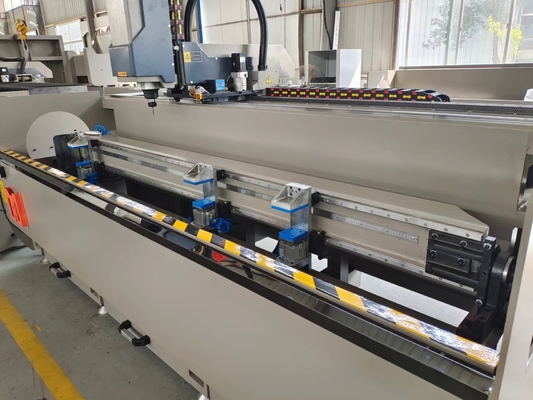

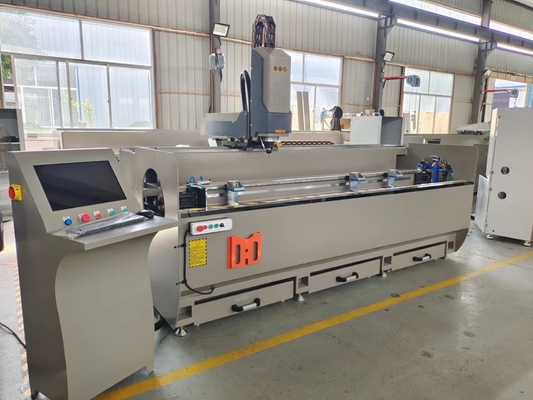

Machine de routage CNC en aluminium à 3 axes -90 degrés pour la porte de fenêtre

Machine de fraisage à forage CNC à profil d'aluminium à 3 axes

Il convient pour le traitement des trous sphériques, des trous de fente, des trous de clé, des trous spécialement conçus de profilés industriels en alliage d'aluminium, des portes et fenêtres,Profiles en alliage d'aluminium pour murs de rideau, et le fraisage, le déchiquetage, la gravure d'avions et autres procédés de profilés en aluminium.

Série WSZ-CNCest un centre de traitement entièrement automatisé avec 3 axes d'interpolation pour l'usinage

de profilés en aluminium d'une section transversale de 130 × 150 mm (si la table de travail n'a pas besoin de tourner, la section sera grande)

Une électrospidelle refroidie à l'eau de 6 kW permet la production d'éléments usinés et fraisés sur mesure

1. Principale caractéristique

● L'arbre principal est équipé d'un arbre principal électrique refroidi à l'air, d'une puissance de 6 kW et d'une vitesse de rotation de 6000 à 18000 tr/min.

● La table de travail est tournée de 180°, -90°~0°~+90°, le profil peut être traité sur trois côtés à la fois. le traitement en profondeur à travers des trous (trous en forme), le traitement en profondeur peut être réalisé en tournant la table de travail améliorer l'efficacité et la qualité. .

● Le système d'alimentation automatique en huile de mercure est adopté, et le coupeur adopte un système de refroidissement par pulvérisation contrôlé le dispositif.

● Les pièces principales de la machine-outil sont constituées d'une structure en acier, qui ont toutes subi un vieillissement par vibration et ont subi des changements de traitement de soulagement des contraintes pour assurer un fonctionnement stable

2.Problèmes de trou après travail:

Cette machine est conçue pour procéder trous ronds, trous de fente, trous de clé, trous d'eau, trous carrés, en forme spéciale

ouvertures pour fenêtres et portes, profils en aluminium, profils en alliage de paroi rideau

Le fraisage de tous les types de trous sur profilés en aluminium peut également être effectué en aluminium industriel.

3. Paramètre

●Axe X Voyage: 3200 mm● Taille totale: 4000*2000*2600 mm

●Axe Y Parcours: 400 mm● Axe Y/Z Vitesse: 40 M/min

● Axe X Vitesse: 60 M/min●Axe Y Parcours: 400 mm

●Voyage par axe Z: 300 mm

4Détails de la machine

4.1 broche principale: broche électrique de 6 kW

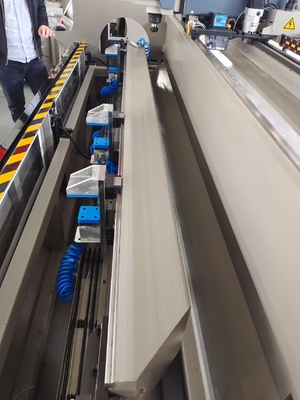

4.2Armature (clampes)

4.3 Panneau de commande

4. Fournir un service:

1- Fournir une formation gratuite pour l'étude en usine

2- Si besoin ingénieur aller à l'étranger de formation: client se permettre le transport et l'hébergement, le salaire de l'ingénieur est de 100USD / jour

En raison du Covid-19, nous pouvons également fournir:

1. Avant la livraison: manuel d'utilisation de la machine, manuel d'utilisation du logiciel ainsi que vidéos en chinois et en anglais

2. Avant la livraison: formation vidéo en ligne en face à face entre votre opérateur et notre ingénieur (peut parler anglais)

3Après la livraison: vous montrera comment installer et régler la machine.
