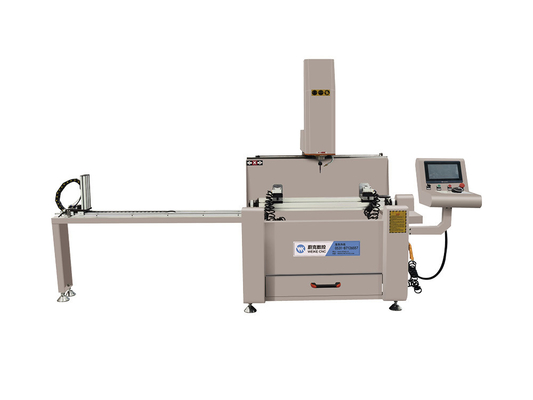

Machine de perçage CNC à trois axes de 500 mm pour profilés en aluminium spécialement conçue pour les machines à fenêtres et portes

Profil d'aluminium 3 +1 axes Machine de fraisage CNC



LeLe centre d'usinage de la série WSZ avec 3 axes contrôlés et rotation pneumatique de la table a été conçu pour effectuer des opérations de forage et de fraisage sur des profils en aluminium ou en acier.Équipé en série avec lubrification minimale, double arrêt, charge d'outil manuel 6 position et broche avec accouplement d'outil à décharge rapide.Les séances WSZ sont la solution qui combine dimensions de travail compactes et performances d'usinage élevées.

Il existe de nombreuses options de configuration (changement automatique d'outil, tapage rigide, rotation réglable de la table de travail à des angles intermédiaires, refroidissement du lubrifiant), ce qui permet demachine de fraisage à base d'aluminiumune solution qui peut être adaptée à de nombreux besoins différents.

1Cette machine de fraisage de forage CNC est la principale caractéristique

● Il convient pour le traitement des trous ronds, des trous de fente, des trous de clé, des trous de forme spéciale de matériaux industrielsles profils en alliage d'aluminium, les portes et fenêtres, les profils en alliage d'aluminium pour les murs de rideau et le fraisage des profils en aluminium, les procédés de déchiquetage, de gravure en plan et autres.

● L'arbre principal adopte un arbre principal électrique refroidi à l'air d'une puissance de 3,5 KW et d'une vitesse de rotation de 6000 à 18000 tours/min. Il est de haute précision, de bonne sécurité et de grande fiabilité.

● Le système de commande est équipé d'une bibliothèque graphique professionnelle et d'une bibliothèque de profils facile à utiliser. et efficace.

● La table de travail est tournée de 180°, -90°~0°~+90°, le profil peut être traité sur trois côtés à la fois. le traitement en profondeur à travers des trous (trous en forme), le traitement en profondeur peut être réalisé en tournant la table de travail améliorer l'efficacité et la qualité. .

● Le système d'alimentation automatique en huile de mercure est adopté, et le coupeur adopte un système de refroidissement par pulvérisation contrôlé le dispositif.

● Les pièces principales de la machine-outil sont constituées d'une structure en acier, qui ont toutes subi un vieillissement par vibration et ont subi des changements de traitement de soulagement des contraintes pour assurer un fonctionnement stable

2.Problèmes de trou après travail:

Des trous ronds, des trous de fente, des trous de clé, des trous d'eau, des trous carrés, de forme spéciale
ouvertures pour fenêtres et portes, profilés en alliage de paroi de rideau
Fraisage de trous de tout type sur profilés en aluminium

3. Paramètre

●Axe X Parcours: 500 mm
●Axe Y Voyage: 300 mm
● Voyage de l'axe Z: 280 mm
● Axe X Vitesse: 60 M/min
● Axe Y/Z Vitesse: 40 M/min

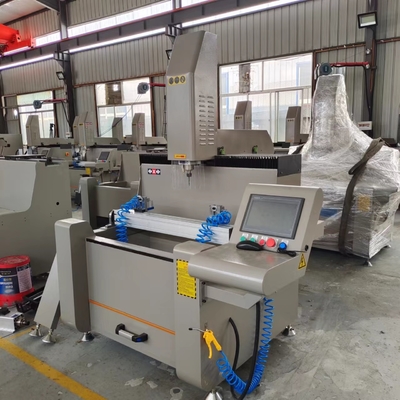

4Détails de la machine

4.1 Fuseau principal: fuseau électrique de 3,5 kWetLes pièces d'armature (clampes)


4.2 Panneau de commande

4. Fournir un service:

1- Fournir une formation gratuite pour l'étude en usine

2- Si besoin ingénieur aller à l'étranger de formation: client se permettre le transport et l'hébergement, le salaire de l'ingénieur est de 100USD / jour

En raison du Covid-19, nous pouvons également fournir:

1. Avant la livraison: manuel d'utilisation de la machine, manuel d'utilisation du logiciel ainsi que vidéos en chinois et en anglais

2. Avant la livraison: formation vidéo en ligne en face à face entre votre opérateur et notre ingénieur (peut parler anglais)

3Après la livraison: vous montrera comment installer et régler la machine.
