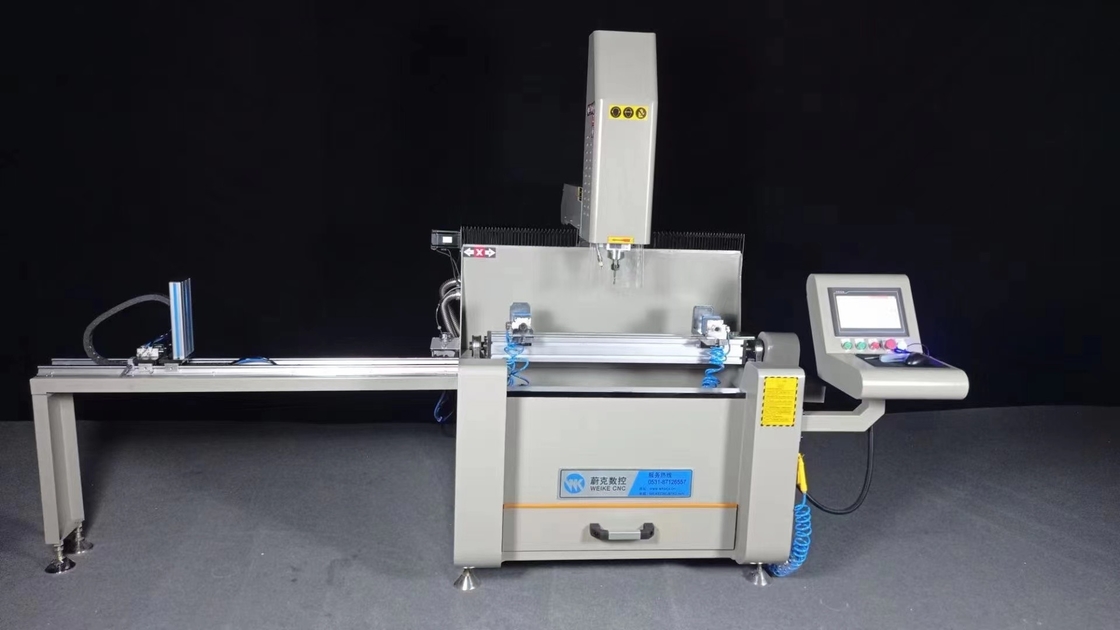

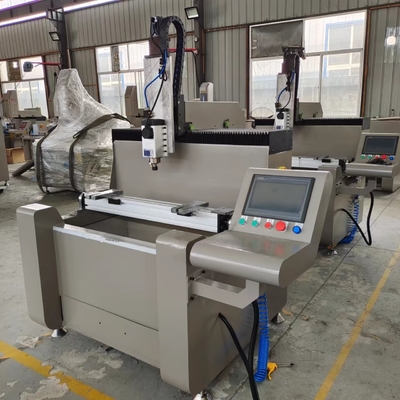

Machine de forage à 3 axes à commande CNC à profil d'alliage de 800 mm

Profil d'aluminium 3 +1 axes Machine de fraisage CNC



Le centre d'usinage de la série WSZ avec trois axes gérés et rotation pneumatique du bureau a été conçu pour effectuer des opérations de forage et de fraisage sur des profils en aluminium ou en métal.Équipé comme populaire avec une lubrification minimaleLes séries WSZ sont la solution qui combine des dimensions de fonctionnement compactes et des performances d'usinage excessives.De nombreuses alternatives de configuration sont disponibles (changement d'appareil informatiséLa machine de fraisage en aluminium est une solution qui peut être adaptée à de nombreux besoins différents.

1Cette machine de fraisage de forage CNC est la principale caractéristique

● Il convient au traitement de trous ronds, de trous oblongs, de trous de serrure, de trous de forme spéciale de profilés industriels en alliage d'aluminium, de portes et de fenêtres,profil d'alliage d'aluminium pour murs de rideau et fraisage de profil d'aluminium, le chanfrage, la gravure à plat et autres procédés.

● L'arbre principal utilise un arbre principal électrique refroidi à l'air, d'une puissance de 3,5 kW et d'une vitesse de rotation de 6000 à 18000 tr/min. Il est de haute précision, de bonne sécurité et de grande fiabilité.

● Le système de commande est équipé d'une bibliothèque graphique professionnelle et d'une bibliothèque de profils, facile à utiliser et efficace.

● La table de travail est tournée de 180°, -90°~0°~+90°, le profil peut être traité sur trois côtés à la fois. le traitement en profondeur à travers des trous (trous en forme), le traitement en profondeur peut être réalisé en tournant la table de travail améliorer l'efficacité et la qualité. .

● Le système d'alimentation automatique en huile de mercure est adopté, et le coupeur adopte un système de refroidissement par pulvérisation contrôlé le dispositif.

● Les pièces principales de la machine-outil sont constituées d'une structure en acier, qui ont toutes subi un vieillissement par vibration et ont subi des changements de traitement de soulagement des contraintes pour assurer un fonctionnement stable

2.Problèmes de trou après travail:

Des trous ronds, des trous en fente, des trous à clé, des trous d'eau, des trous carrés, de forme spéciale
Trous pour fenêtres et portes, murs de rideau
Profiles d'alliage Fraisage de toutes sortes de trous dans les profils en aluminium

3. Paramètre

●Axe X Parcours: 800 mm
●Axe Y Voyage: 300 mm
● Voyage de l'axe Z: 280 mm
● Axe X Vitesse: 60 M/min
● Axe Y/Z Vitesse: 40 M/min



4Détails de la machine

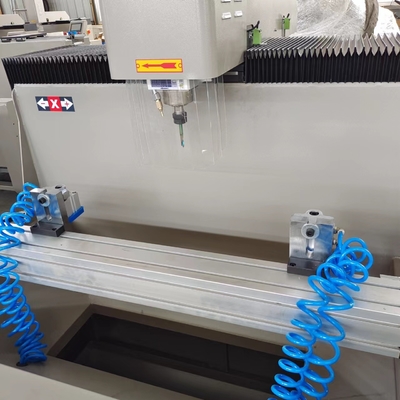

4.1 Fuseau principal: fuseau électrique de 3,5 kWetLes pièces d'armature (clampes)

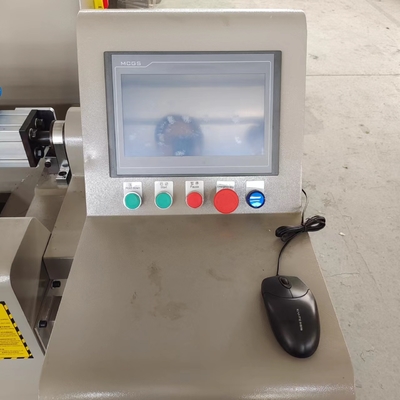

4.2 Panneau de commande

4. Fournir un service:

1- Fournir une éducation non liée à l'étude des installations de fabrication

2. Si vous voulez que l'ingénieur visite l'éducation à l'étranger: le client a assez d'argent pour le transport et l'hébergement, les gains de l'ingénieur sont de 100USD / jour En raison de Covid-19, nous pouvons également fournir:

1. Avant la livraison: Guide de fonctionnement de la machine, guide du consommateur du logiciel d'application en plus des vidéos en chinois et en anglais

2. Avant la livraison: formation vidéo en ligne en face à face entre votre opérateur et notre ingénieur (peut communiquer en anglais)

3. Après la livraison: Vous guidera-t-on en vidéo sur la façon de déployer et de modifier l'appareil?
