Machine de fraisage CNC alliage de centre d'usinage à 4 axes en aluminium

Profil d'aluminium 3 +1 axes Machine de fraisage CNC

Fonction: Perçage de trous de fraisage sur matériau en aluminium

Série WSZ-CNCest un centre de traitement entièrement automatisé avec 3 axes d'interpolation pour l'usinage

de profilés en aluminium d'une section transversale de 130 × 150 mm (si la table de travail n'a pas besoin de tourner, la section sera grande)

Une électrospidelle refroidie à l'eau de 6 kW permet la production d'éléments usinés et fraisés sur mesure

Les points forts
• usinage de pendules à plusieurs pièces (2 zones de travail, 4 pièces)
• Zone de travail X axes jusqu'à 6000 mm (optiom: peut choisir 5500 mm 3000 mm 3200 mm etc)

1Cette machine de fraisage de forage CNC est la principale caractéristique

● Il convient au traitement des trous sphériques, des trous de fente, des trous de clé, des trous spécialement conçus de profilés industriels en alliage d'aluminium, des portes et des fenêtres,Profiles en alliage d'aluminium pour murs de rideau, et le fraisage, le déchiquetage, la gravure d'avions et autres procédés de profilés en aluminium.

● la plupart des arbres adoptent l'arbre principal de refroidissement associé avec une influence de 6 kW et une vitesse de rotation de 6000 à 18000 tours/min. Il est de haute précision, sécurité intelligente et fiabilité élevée.

● Le système de commande est équipé d'une bibliothèque graphique professionnelle et d'une bibliothèque de profils facile à utiliser. et efficace.

● La table de travail est tournée de 180°, -90°~0°~+90°, le profil peut être traité sur trois côtés à la fois. le traitement en profondeur à travers des trous (trous en forme), le traitement en profondeur peut être réalisé en tournant la table de travail améliorer l'efficacité et la qualité. .

● L'appareil informatisé de distribution d'huile de mercure est utilisé, et le coupeur est équipé d'un appareil de refroidissement par pulvérisation géré par cet appareil.

● Les principaux composants du dispositif de système sont fabriqués à partir de structure métallique, qui ont tous subi des vibrations de vieillissement et de réduction de la pression pour assurer un fonctionnement solide

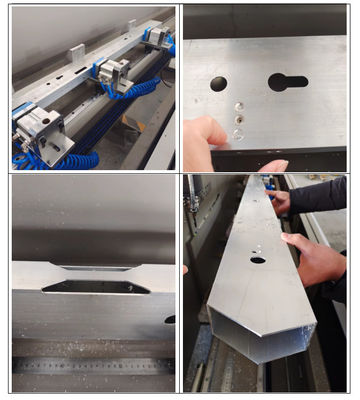

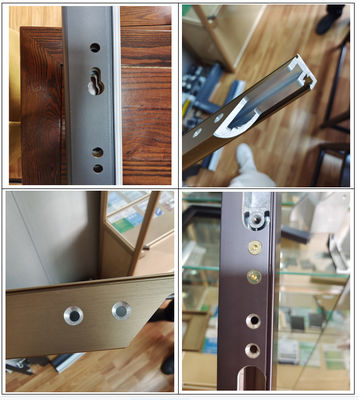

2.Problèmes de trou après travail:

Des trous ronds, des trous de fente, des trous de clé, des trous d'eau, des trous carrés, de forme spéciale

ouvertures pour fenêtres et portes, profilés en alliage de paroi de rideau

Fraisage des trous de toutes sortes sur profilés en aluminium

3. Paramètre

●Axe X Voyage: 3200 mm

●Axe Y Parcours: 400 mm

●Voyage par axe Z: 300 mm

● Axe X Vitesse: 60 M/min

● Axe Y/Z Vitesse: 40 M/min

● Taille totale: 4000*2000*2600 mm

4Détails de la machine

4.1 broche principale: broche électrique de 6 kW

4.2Armature (clampes)

4.3 Panneau de commande

4. Fournir un service:

1- Fournir une formation gratuite pour l'étude en usine

2- Si besoin ingénieur aller à l'étranger de formation: client se permettre le transport et l'hébergement, le salaire de l'ingénieur est de 100USD / jour

En raison du Covid-19, nous pouvons également fournir:

1. Avant la livraison: manuel d'utilisation de la machine, manuel d'utilisation du logiciel ainsi que vidéos en chinois et en anglais

2. Avant la livraison: formation vidéo en ligne en face à face entre votre opérateur et notre ingénieur (peut parler anglais)

3Après la livraison: vous montrera comment installer et régler la machine.
