Machine de fraisage à forage CNC de 2500 mm Profil en aluminium CNC

Machine de fraisage à forage CNC à profil d'aluminium à 3 axes

Fonction: Perçage de trous de fraisage sur matériau en aluminium

WSZ-CNC Series is a completely computerized processing middle with three interpolating axes for the machining of aluminium profiles with a go phase of 130×a hundred and fifty mm (If worktable no want turn, la phase peut être grande) Une électrospidelle de 6 kW refroidie à l'eau permet la fabrication d'éléments usinés et fraisés sur mesure

Les points forts

• usinage de pendules à plusieurs pièces (2 zones de marche, 4 pièces)

• Région de travail X axes jusqu'à 6000 mm (Optimum: peut sélectionner 5500 mm 3000 mm 3200 mm etc)

1. Principale caractéristique

● il convient pour le traitement des trous sphériques, des trous de fente, des trous de clé, des trous de forme spéciale de profils industriels en alliage d'aluminium, des portes et fenêtres, des profils en alliage d'aluminium pour murs de rideau,et fraisage de profilés en aluminium, le chanfrage, la gravure en plan et les procédés alternatifs.

● L'arbre principal adopte un arbre principal électrique refroidi à l'air d'une puissance de 6 kW et d'une vitesse de rotation de 6000 à 18000 tours/min. Il est de haute précision, de bonne sécurité et de grande fiabilité.

● Le système de commande est équipé d'une bibliothèque graphique professionnelle et d'une bibliothèque de profils, qui sont faciles à utiliser et efficaces.

● La table de travail est tournée à 180°, 90°~0°~+90°, le profil peut être traité sur trois côtés en même temps.Le traitement des trous profonds peut être effectué en tournant la table de travail pour améliorer l'efficacité et la bonne qualité.

● Les pièces principales de la machine-outil sont constituées d'une structure en acier, qui ont toutes subi un vieillissement par vibration et ont subi des changements de traitement de soulagement des contraintes pour assurer un fonctionnement stable

2.Problèmes de trou après travail:

Des trous ronds, des trous de fente, des trous de clé, des trous d'eau, des trous carrés, de forme spéciale

ouvertures pour fenêtres et portes, profilés en alliage de paroi de rideau

Fraisage de trous de tout type sur profilés en aluminium

3. Paramètre

●Axe X Voyage: 3200 mm

●Axe Y Parcours: 400 mm

●Voyage par axe Z: 300 mm

● Axe X Vitesse: 60 M/min

● Axe Y/Z Vitesse: 40 M/min

● Taille totale: 4000*2000*2600 mm

4Détails de la machine

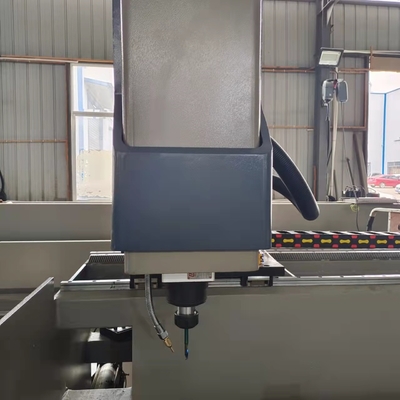

4.1 broche principale: broche électrique de 6 kW

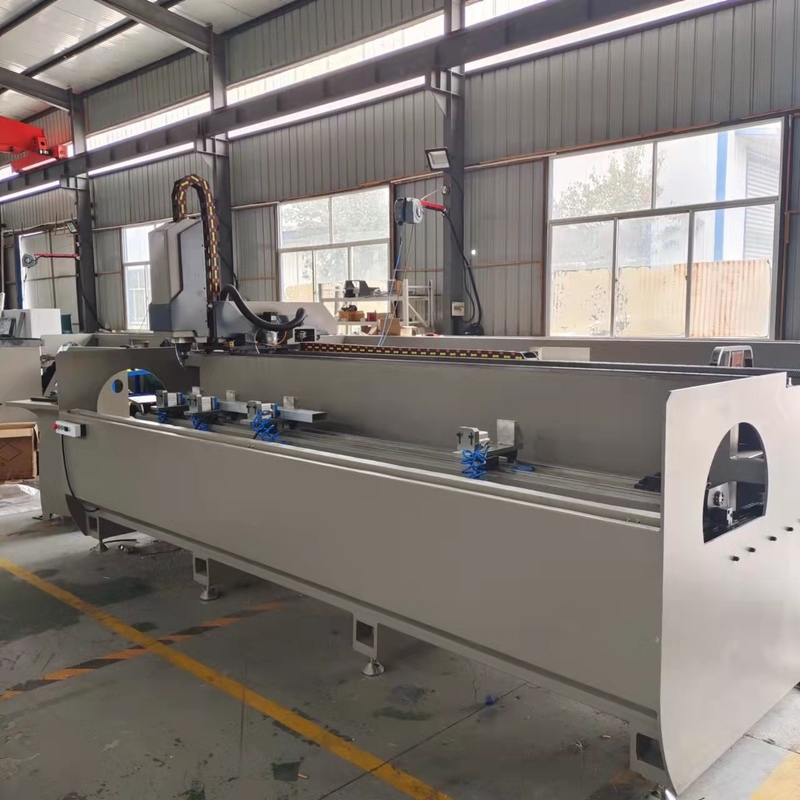

4.2Armature (clampes)

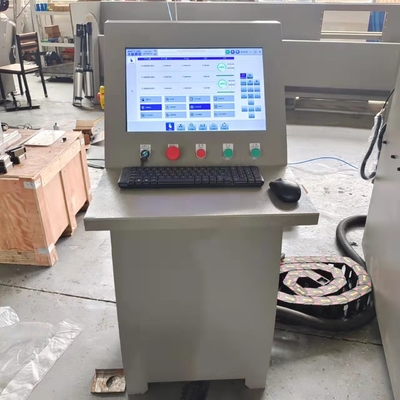

4.3 Panneau de commande

4. Fournir un service:

1- Fournir une formation gratuite pour l'étude en usine

2- Si besoin ingénieur aller à l'étranger de formation: client se permettre le transport et l'hébergement, le salaire de l'ingénieur est de 100USD / jour

En raison du Covid-19, nous pouvons également fournir:

1. Avant la livraison: manuel d'utilisation de la machine, programme du logiciel, package manuel de l'utilisateur encore en vidéo en chinois et en anglais

2. Avant la livraison: vidéo-coaching en ligne en face à face entre votre opérateur et notre ingénieur (peut parler anglais)

3Après la livraison: vous montrera comment installer et régler la machine.
